Переделка блока питания ресивера Pioneer vsx-1021k из . .. Армавир

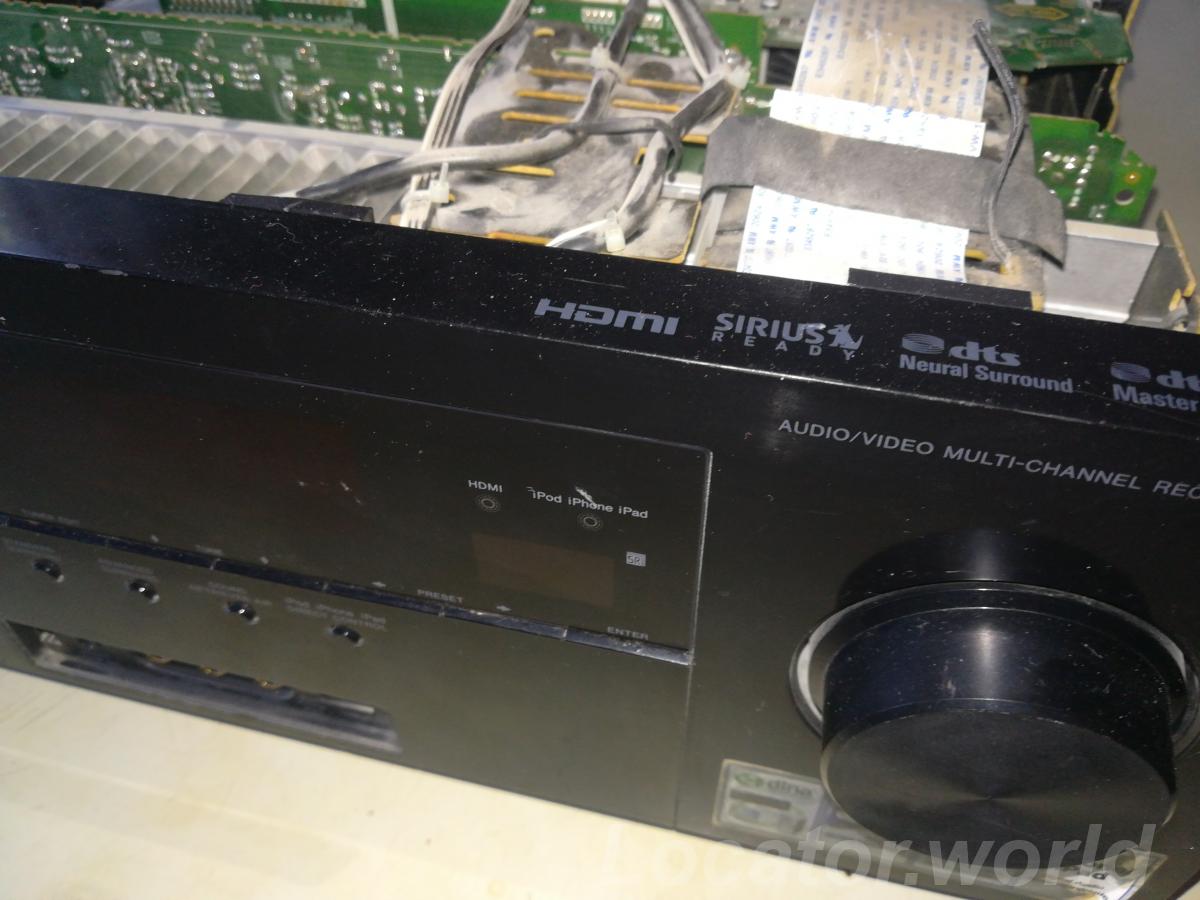

Приобретён ресивер для американского рынка с выходным напряжением 120в 60гц в молчащем состоянии (не включается) как потом оказалось его пробовали включать в нашу сеть и видимо он сгорел, забрал как есть за 5000р.

Буду пытаться восстановить работу и адаптировать под нашу сеть без использования доп прибамбасов в виде внешних понижателей напряжения с али экспресс. Если у кого был уже подобный опыт по пионера, буду рад любой информации по адаптации блока питания.

upd/////

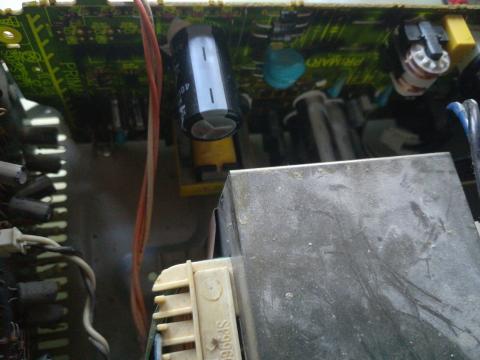

купил транс новый на 230в

перепаял диоды в БП дежурки и адаптировал дежурку под 230в +5.6в в норме

перепаял резюк проца эвентов на морде под евро сетку тюнера

сетка стала с шагом 100кГц а после сброса в заводские 50кГц, рес включается и выключается с кнопки stby

далее

1-151081*073 что означает код при попытке апдейта?

рес vsx-1021к

я так понимаю это тот же 921

кодек 4588 греется сильно, напруга 5в его проседает до 1,8в пульсирует

так же уходит в защиту по постоянке на левом фронте и начинает мигать mcacc иногда может моргнуть при включении HDMI

что странно выходные и вся обвязка целая мерил тестером параметры как и на соседних вых усилителях

на входе усилителей постоянки нет, вобще нет звука так как ресивер походу в mute

отключил проводок dc3 с платы усилителей чтоб не уходил в защиту

транзисторы не греются кз или обрыва нет но выходит действительно на Фронт левый -19в и при времени растет до -30в

пробовал подрубить наушники при коммутатции джека иногда проскакивает на дисплее UE22

не играет даже радио в pure direct

подключил к телеку по hdmi селектор входов работает. так же в режиме ipod выдает картинку типа не найдено устройство

что за DSP? где она на плате?

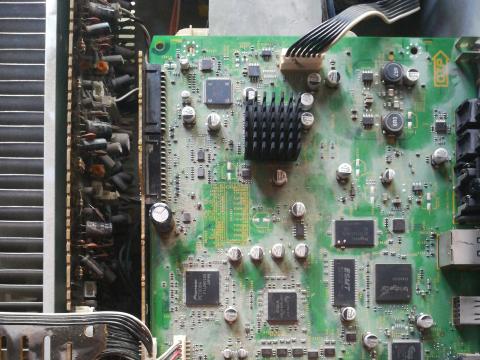

какой то додельник установил радиатор и нет smd кондера С1867 электролит рядом с AK4388ET ножики видно отпечатались и он ранее был, хотя на 921 моделях их вроде нет

///////////

сервис мануал и схема кому интересно кто ищет pioneer vsx-1021k

тут:

https://interatlas.ru/upload/pioneer_vsx-1021-k_sm.pdf

Кубанский борщик Позвонить

Компания: ЗооШоп
Зоошоп на Ленина, публикаций: (87)

Комментарии пользователей

Кубанский борщик 10-09-23 12:40

хорошие новости!!!
восстановил работу УНЧ, был обрыв дорожки, постоянка пропала, поэтому восстановил шлейф с датчиком постоянки dc3
рес перестал отключаться!
И ТЕПЕРЬ ВНИМАНИЕ БАРАБАННАЯ ДРОБЬ- ПРОПАЛ СИГНАЛ MUTE И 4588 ПЕРЕСТАЛА ГРЕТЬСЯ питание на ее шинах стало 5.0В
но звука нет, небольшое шипение в наушниках, как и у всех усилителях, но в левом канале какое то едва заметное шуршание постоянное как наводка от цифры
в пур директ звука нет ни с одного входа, зато без разницы в каком режиме воткнув в hdmi ресивер от DVB-t2 и поигравшись с крутилкой громкости на ресе пионер я услышал звук но только в левом канале,
УНЧ работают оба канала, трогал разьем фонит и тот и тот канал
что думаете ...

Кубанский борщик 10-09-23 12:50

думаю команда mute дает запрет на старт 4588 и оно начинает безбожно греться
вобщем грешу на IC2501
BD3473KS2
